一、 系統概述
雷達站的建設既要考慮設備運行的需求,同時還要考慮保障人員生活工作的需求。臺站離周邊城市較遠,人員配備少,設備種類多、數量大,各種保障措施自動化程度要求更高,對運行環境要求嚴格等特點,決定了雷達站對智能綜合監控系統的迫切需求。
通過建設雷達站智能綜合監控系統可以對分布在雷達站各個區域獨立的動力設備和環境設施、安防設施對象進行遙測、遙信等采集,實時監視各基礎設施、安防設備的運行狀態,記錄和處理相關數據,及時偵測故障,并作必要的遙調、遙控操作,適時通知管理人員處理,結合先進的視頻監控系統,對雷達站進行可視化監測,實現雷達站的少人、無人值守,以及電源、空調的集中監控維護管理,提高供電系統的可靠性和通信設備的安全性,為雷達站的管理自動化、運行智能化和決策科學化提供有力的技術支持。
二、系統建設要求
智能化綜合監控系統,能通過建設統一的監控和管理平臺,通過數據采集和網絡傳輸?shù)姆绞?,將各雷達站內各自獨立的動力環境設備、防雷設施的運行指標、狀態、參數等數據集中存儲、查詢和監控,對于異常數據進行多種方式報警,同時結合先進的視頻監控技術對雷達站進行可視化監控,實現數據圖形一體化監控,從而縮短判斷故障的時限,提高解決故障的能力,達到實時記錄和監控、有效預警和報警,一定程度上改變設備出現故障再進行維修的被動局面,做到預防在先,把隱患和故障消滅在萌芽中,實現對雷達站的綜合、安全和無人值守的高效管理的目的,系統具備較高的穩定性、可靠性、安全性等特性,可在惡劣的環境下7*24*365天不間斷可靠運行。

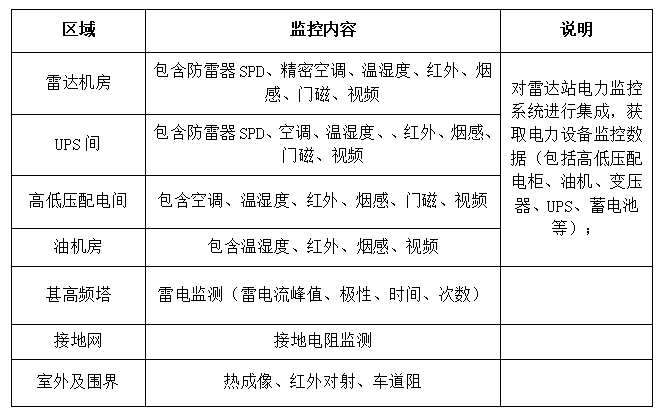

三、監控區域范圍
四、系統結構要求

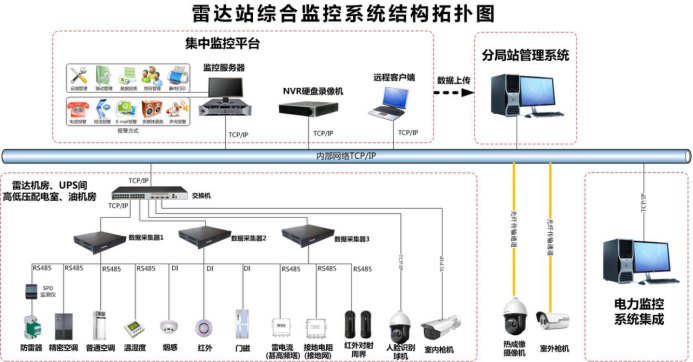

為了確保系統的穩定性和可靠性,系統采用模塊化的架構進行設計,確保任何模塊出現故障不會影響同級別的其他模塊的正常工作。同時為了滿足本項目現在和以后的規模需要,采用分布式系統架構以確保系統后續的擴容能力和系統反應速度。智能綜合監控系統是一個高可用性的分布式集中監控系統,從硬件結構來說可以分為數據采集層、數據傳輸層和集中管理層,采用分布式系統結構,每個模塊各施其職,互不干擾。
數據采集層:由前端傳感器、智能設備和數據采集器組成。前端傳感器及智能設備提供RS485/RS32以及DI等信號接口,接入至數據采集器,由數據采集器將前端設備信號匯聚轉換成TCP/IC方式進行數據傳輸。數據傳輸層:主要包括交換機、光纜、網線等,考慮到海南等地雷電多發的情況,為避免雷擊影響造成通訊中斷,要求室外通訊須采用光纖傳輸,以保障數據傳輸穩定性。
集中管理層:由監控管理主機、監控系統軟件、顯示終端、報警設備、存儲設備等組成,具備系統界面、數據管理、權限管理、告警管理、聯動控制等功能,為基礎設施監控系統的采集、處理及展示提供強大的功能支撐,同時,系統預留第三方接口,可與分局站技術保障部現有管理系統進行數據對接,實現統一采集和展示。
