1、概述

KH2900-L是一款用于對溫度有較高要求的電氣接點測溫智能化裝置。供電、測量、通訊三端隔離。所有測量接口有過電壓保護功能。廣泛用于液體、氣體溫度測量領域。通常測溫范圍在-40℃至150℃。測溫傳感器精度0.1℃。支持RS485接口MODBUS-RTU通訊協議，通訊波特率可設置。面板防護等級IP54、殼體防護等級IP20。

2、主要功能

1) 基于RS485接口，Modbus協議的溫度采集模塊。

2)通訊、采集、供電，三部分完全隔離。

3)接口全部帶保護，意外碰到24V，甚至220V交流，不會損壞。

4）模塊內部完成溫度計算，可以直接讀出溫度值，單位為攝氏度。

5)具有RS485通訊接口。

3、技術參數

1)工作電源：8～30VDC。實測30V耗電9mA，24V耗電12mA，12V耗電23mA，8V耗電33mA。

2)工作環境溫度：-35℃～+50℃。

3)工作環境濕度：≤95%RH。

4)通訊接口：基于RS485接口，Modbus協議，隔離RS485接口，支持Modbus-RTU協議，一個起始位，八個數據位，無奇偶校驗，一個停止位。波特率可設置為1200bps、2400bps、4800bps、9600bps。

5)RS485通訊距離：<1200米。

6)溫度精度：≤±2℃。

7)應用領域：液體、氣體溫度測量領域，通常測溫范圍在-40℃-150℃。精度0.1℃。

4、安裝尺寸與接線

4.1 模塊尺寸

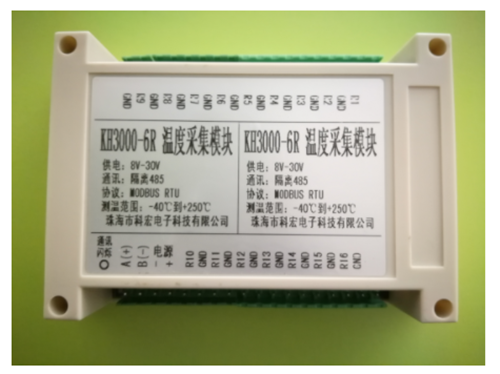

L 144mm × W 90mm × H 40mm

A：RS485 串行通訊A

B：RS485 串行通訊B

電源V+：直流電源正極

電源GND：直流電源負極、公共端

R(n)+：傳感器供電端，約0.1mA輸出。

GND：傳感器公共端。

可接收6-12路溫度數據

4.2 安裝方式

1）一般采用壁掛式安裝。采用標準35mm導軌安裝方式。

2）壁掛式安裝一般安裝在墻面或表箱中，首先在墻壁或表箱內壁上確定安裝空位，將本產品對準安裝孔位打入螺絲固定、擰緊，檢查裝置固定牢固即可。
